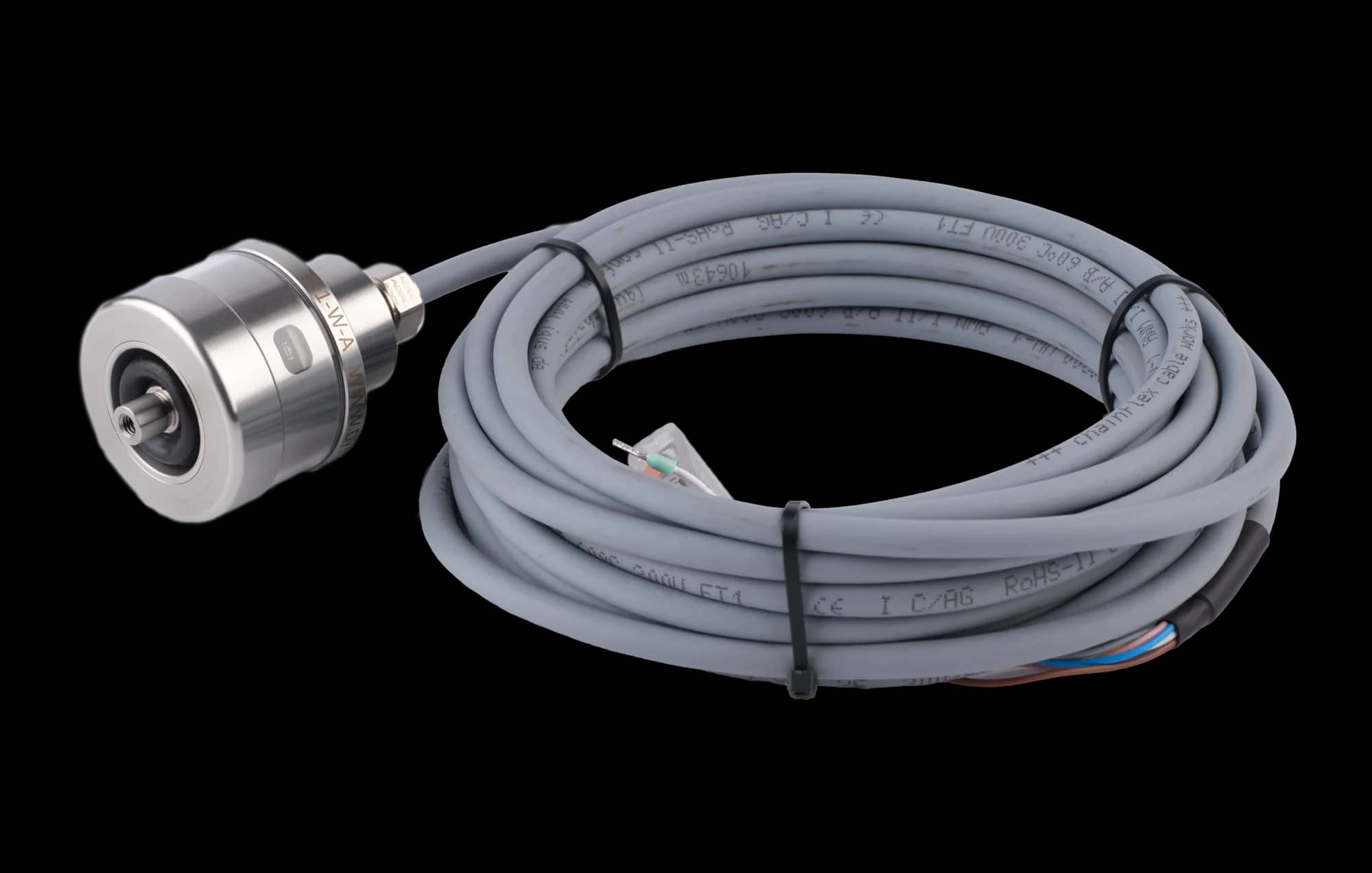

Dotyková sonda TP1-W-A
Dotyková sonda s axiálně vyvedeným kabelem
€740Skladem
Klíčové parametry
- Princip měření
- Kinematické tříbodové uložení
- Opakovaná přesnost (dotek L30 mm)
- 0,005 mm
- Měřicí směr
- ±X, ±Y, -Z
- Měřicí síla XY / Z (dotek L30 mm)
- 2 N / 6 N
- Maximální výchylka XY / Z
- ±10° / 4,5 mm
- Maximální měřicí rychlost
- 2 m/min
Popis
Dotyková sonda TP1-W-A slouží k přesnému ustavení obrobků a měření nástrojů na CNC obráběcích strojích nebo jako přesný koncový spínač v automatizaci. Kabel je u tohoto typu vyveden axiálně. Sondu je možné osadit libovolným dotykovým hrotem se závitem M4.
Součást dodávky
1× Dotyková sonda TP1-W-A
Kinematické tříbodové uložení, opakovaná přesnost 0,005 mm, krytí IP65
1× Připojovací kabel 5 m, axiální vývod
7 × 0,25 mm², výstupní signál Touch, napájení 5 – 24 VDC
1× Seřizovací nářadí
Pro vycentrování doteku a seřízení sondy
Dotek se závitem M4, upínací stopka CS16 a základová deska BP58 se objednávají samostatně.
Zapojení
Bez propojení
Nastavuje se propojením vodičů na konci kabelu dodanou rychlosvorkou PCT-414.
